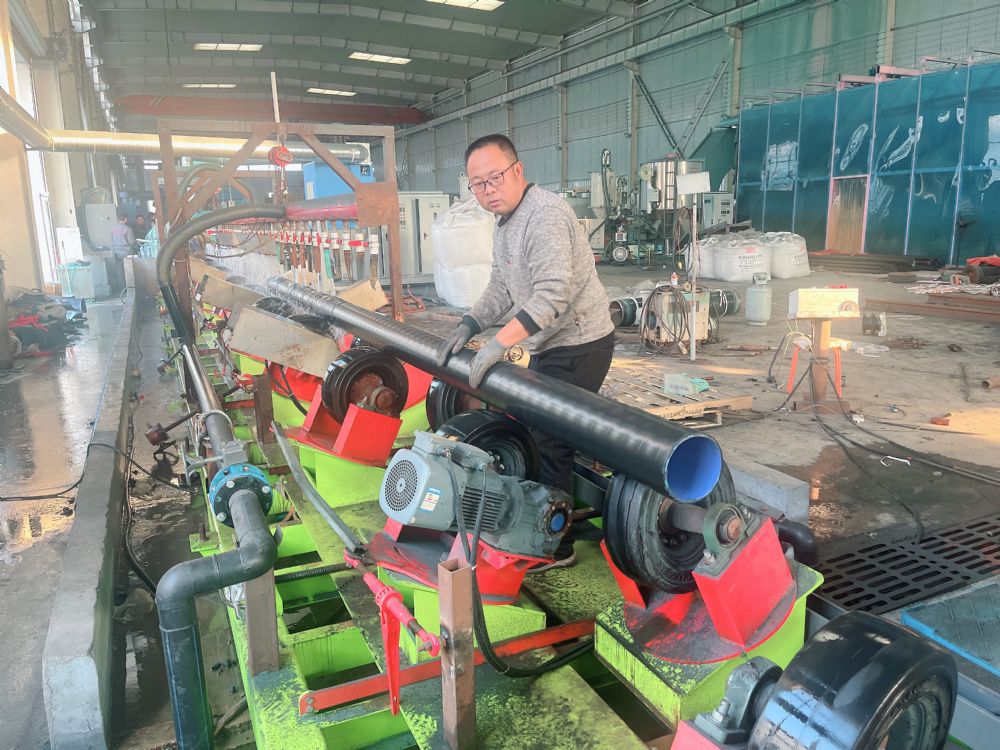

TPEP防腐鋼管，也被稱為塑料涂層管、鋼塑料復(fù)合管道或涂塑復(fù)合鋼管，是一種具有防腐、耐腐蝕、無(wú)毒、無(wú)輻射等特點(diǎn)的綠色環(huán)保鋼管，廣泛應(yīng)用于各種流體的輸送。為了確保TPEP防腐鋼管的質(zhì)量和性能，需要采取一系列嚴(yán)格的檢測(cè)方法。以下是對(duì)TPEP防腐鋼管檢測(cè)方法的詳細(xì)介紹：

一、外觀檢查

外觀檢查是TPEP防腐鋼管檢測(cè)的第一步，主要通過(guò)肉眼觀察鋼管的外觀質(zhì)量。具體檢查內(nèi)容包括：

1. ‌變形與裂縫‌：檢查鋼管是否有變形、裂縫等物理?yè)p傷。如有變形等現(xiàn)象，需要重新檢查安裝方法，或?qū)�管道進(jìn)行處置處理。
2. ‌銹蝕與起泡‌：觀察鋼管表面是否有銹蝕、起泡等現(xiàn)象，這些可能是防腐層失效的征兆。
3. ‌涂層均勻性‌：檢查涂層是否均勻、平整，是否存在褶皺、禿瘤等缺陷。

二、涂層厚度測(cè)量

涂層厚度是衡量TPEP防腐鋼管防腐性能的重要指標(biāo)之一。通常使用磁性測(cè)厚儀進(jìn)行涂層厚度的測(cè)量，具體步驟如下：

1. ‌測(cè)量位置‌：在單節(jié)鋼管的兩端和中間的圓周上每隔1.5米選擇一個(gè)測(cè)點(diǎn)。
2. ‌測(cè)量要求‌：涂層厚度應(yīng)滿足兩個(gè)85%的要求，即85%的測(cè)點(diǎn)厚度達(dá)到設(shè)計(jì)要求，達(dá)不到厚度的測(cè)點(diǎn)，其小值應(yīng)不低于設(shè)計(jì)厚度的85%。

三、電火花檢漏儀檢測(cè)

電火花檢漏儀是檢測(cè)TPEP防腐鋼管涂層漏點(diǎn)的重要工具。檢測(cè)時(shí)，應(yīng)在涂層完全固化且溫度低于100℃的狀態(tài)下進(jìn)行，具體步驟如下：

1. ‌檢測(cè)電壓‌：根據(jù)鋼管的外徑確定檢測(cè)電壓，通常以5V/m計(jì)。
2. ‌測(cè)量范圍‌：當(dāng)鋼管外徑小于325mm時(shí)，平均每米管長(zhǎng)漏點(diǎn)數(shù)不超過(guò)1個(gè)；當(dāng)鋼管外徑大于或等于325mm時(shí)，平均每平方米外表面漏點(diǎn)數(shù)不超過(guò)規(guī)定數(shù)量。
3. ‌修補(bǔ)與重涂‌：對(duì)于檢測(cè)出的漏點(diǎn)，應(yīng)按照規(guī)定進(jìn)行修補(bǔ)。修補(bǔ)后的防腐層應(yīng)再次進(jìn)行漏點(diǎn)檢測(cè)，如有必要，應(yīng)進(jìn)行重涂。

四、其他檢測(cè)方法

除了上述方法外，TPEP防腐鋼管的檢測(cè)還包括以下一些方法：

1. ‌水壓試驗(yàn)‌：關(guān)閉管道閥門后，對(duì)管道進(jìn)行水壓試驗(yàn)，以驗(yàn)證管道的防腐、耐壓實(shí)力。試驗(yàn)時(shí)需比較實(shí)驗(yàn)壓力與標(biāo)準(zhǔn)壓力，水壓試驗(yàn)的周期為10分鐘。
2. ‌非破壞性檢測(cè)‌：采用超聲波、X射線等檢測(cè)技術(shù)，檢測(cè)管道內(nèi)部是否有腐蝕、裂紋等安全隱患。檢測(cè)周期應(yīng)該由技術(shù)人員合理擬定。
3. ‌彎曲試驗(yàn)與壓扁試驗(yàn)‌：通過(guò)彎曲試驗(yàn)和壓扁試驗(yàn)來(lái)評(píng)估鋼管的機(jī)械性能和防腐層的附著性。
4. ‌低溫試驗(yàn)‌：將試樣置于低溫箱中1小時(shí)，然后置于常溫環(huán)境中，以評(píng)估鋼管在低溫環(huán)境下的性能。

五、總結(jié)

TPEP防腐鋼管的檢測(cè)方法涉及多個(gè)方面，包括外觀檢查、涂層厚度測(cè)量、電火花檢漏儀檢測(cè)以及其他一些非破壞性檢測(cè)方法。這些方法共同構(gòu)成了TPEP防腐鋼管質(zhì)量檢測(cè)體系，確保了鋼管的質(zhì)量和性能符合設(shè)計(jì)要求。在實(shí)際應(yīng)用中，應(yīng)根據(jù)具體情況選擇合適的檢測(cè)方法，并嚴(yán)格按照規(guī)定進(jìn)行操作，以確保檢測(cè)結(jié)果的準(zhǔn)確性和可靠性。
