摘要

隨著我國城鎮(zhèn)化進程加速，地下管網系統(tǒng)對管材的耐腐蝕性、密封性和使用壽命提出更高要求。本文結合20份行業(yè)資料與工程實踐，深度剖析外3PE內涂塑防腐鋼管的技術特性，揭示其在現代城市基建中的核心價值。

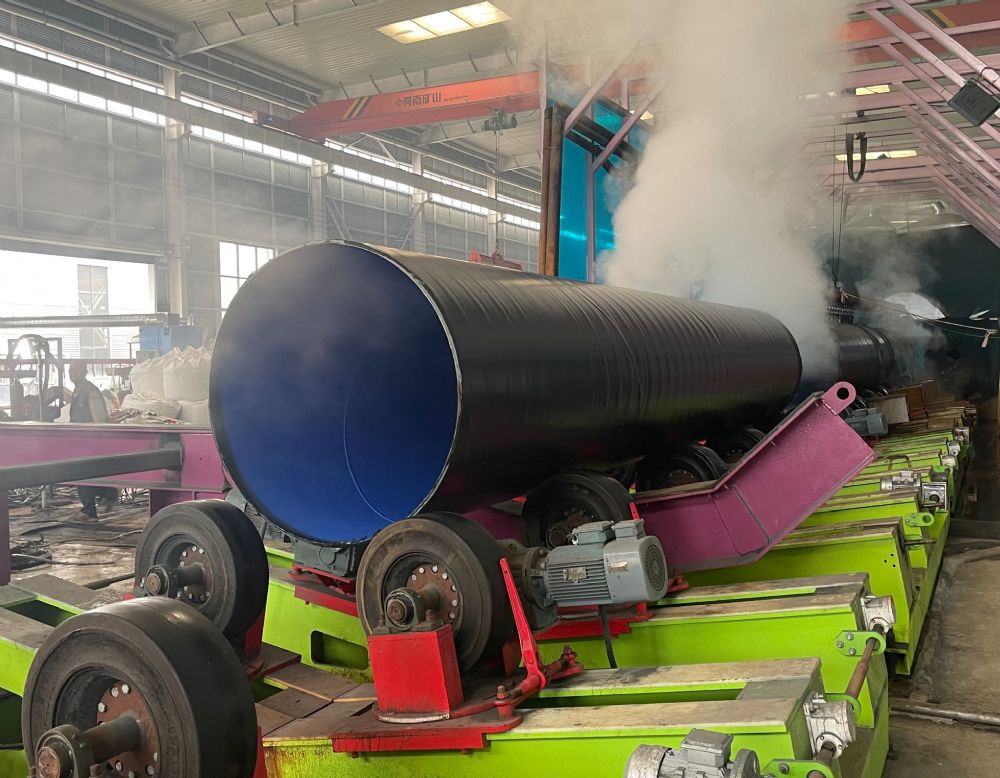

一、技術原理與結構創(chuàng)新

1. 三層復合防腐體系
   外3PE（三層聚乙烯）防腐層采用"環(huán)氧粉末+膠粘劑+聚乙烯"復合結構，通過靜電噴涂與高溫熔融工藝形成致密保護層。環(huán)氧粉末提供化學防腐（附著力≥70MPa），聚乙烯層（厚度2.7-2.9mm）則抵御物理沖擊。內壁涂塑采用食品級環(huán)氧樹脂，實現水力特性優(yōu)化（粗糙系數僅0.008）與水質保護。

2. 大口徑制造突破
   針對DN800以上管徑，創(chuàng)新應用"分段預制+現場焊接"工藝，管端采用12cm寬304不銹鋼內襯，既保證焊接質量又避免涂層損傷。相比傳統(tǒng)球墨鑄鐵管，重量減輕30%，單節(jié)運輸長度可達12米。

二、性能優(yōu)勢與行業(yè)突破

1. 全生命周期成本優(yōu)化

• 耐候性能：通過陜京管道、西氣東輸工程實證，在-30℃至120℃環(huán)境下服役50年無結構性損壞
• 維護成本：陰極保護系統(tǒng)（犧牲陽極法）使維修頻率降低83%
• 能耗優(yōu)勢：內壁光滑度提升使輸水能耗降低15%

1. 特殊環(huán)境適應性

• 沼澤地帶采用"邊焊邊沉"工法，沉降承受力達150kN/m²
• 抗震設計通過8級地震模擬測試，接頭位移容差達管徑的5%

三、工程應用場景拓展

四、施工質量控制要點

1. 表面處理
   采用Sa2.5級噴砂除銹，表面錨紋深度40-100μm，確保涂層附著力。

2. 補口工藝

• 電熱熔套收縮帶：加熱溫度200±10℃，收縮率≥15%
• 液態(tài)聚氨酯灌注：適用于DN1200以上管道，固化時間≤30min

1. 檢測標準

• 電火花檢測：3PE層≥25kV/mm，內涂層≥5kV/mm
• 剝離強度：≥100N/cm（23℃），≥70N/cm（50℃）

五、行業(yè)發(fā)展趨勢前瞻

1. 智能化升級
   2024年珠海試點應用的"3PE+光纖傳感"技術，實現腐蝕速率實時監(jiān)測。

2. 環(huán)保新工藝
   無溶劑環(huán)氧涂料（VOC≤50g/L）逐步替代傳統(tǒng)煤瀝青。

3. 標準化進程
   新修訂的SH/T3533-202X標準新增數字化施工記錄要求。

結語

外3PE內涂塑防腐鋼管通過材料創(chuàng)新與工藝革新，正在重塑地下管網建設范式。隨著《城鎮(zhèn)地下管網改造五年行動》實施，該技術將在智慧城市、新能源輸送等領域發(fā)揮更大價值，建議工程設計時優(yōu)先選用通過GB/T23257-2009及CJ/T120-2016雙認證的產品。
