一、涂層材料性能對比與選擇依據

涂塑鋼管的防腐性能核心取決于涂層材料的化學穩(wěn)定性與機械強度。目前主流涂層包括 環(huán)氧樹脂（EP） 、 聚乙烯（PE） 及 聚氯乙烯（PVC） 等，其特性差異顯著：

1. 環(huán)氧樹脂（EP） ：耐強酸、強堿及有機溶劑腐蝕性能突出，附著力強（達GB/T 17219標準），適用于化工、油氣等嚴苛環(huán)境。但其柔韌性較低，在溫差劇烈場景易出現微裂紋，需配合嚴格的基材預處理（如噴砂至Sa2.5級）提升附著力。
2. 聚乙烯（PE） ：耐候性優(yōu)異，抗紫外線老化能力達30年以上，適合露天或埋地管道（如市政給排水）。但其耐溫上限僅80℃，且與鋼管結合力需依賴熱熔工藝，施工成本較高。
3. 聚氯乙烯（PVC） ：成本低廉且阻燃性佳，但耐沖擊性差，多用于低壓靜態(tài)環(huán)境（如建筑排水）。近年因環(huán)保限制（含氯問題），在飲用水場景逐漸被替代。

選材建議：需綜合介質特性（pH值、溫度）、使用場景（埋地/露天/高壓）及成本預算。例如，化工管道優(yōu)先選用EP涂層，市政供水則推薦PE與EP復合結構（內EP防腐、外PE耐候）。

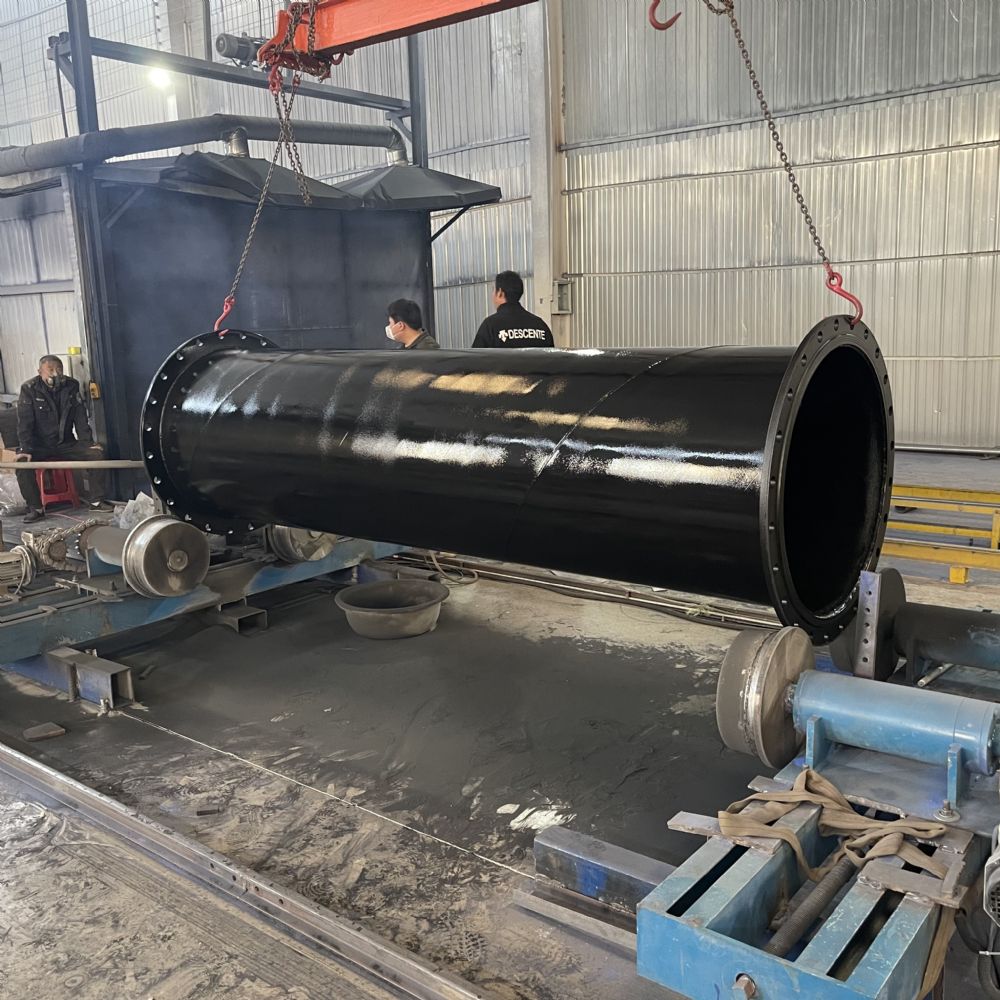

二、涂層工藝對防腐性能的關鍵影響

材料選擇僅是基礎，工藝控制直接決定涂層壽命：

1. 基材處理：噴砂除銹需達到Sa2.5級（GB/T 8923.1-2011），粗糙度40-70μm以增強附著力。酸洗磷化工藝可同步去油污，但需注意廢水處理。
2. 涂層厚度：EP涂層建議≥0.4mm（CJ/T120-2016），過薄易被腐蝕介質穿透，過厚則增加內應力導致開裂。大口徑管道（DN≥300mm）宜采用離心噴涂確保均勻性。
3. 固化工藝：環(huán)氧樹脂需在180-200℃固化，溫度偏差±5℃將導致交聯度下降20%以上。PE涂層則依賴精準的熔融指數控制（MI值0.3-1.5g/10min）。

三、場景化應用案例與技術創(chuàng)新

1. 化工管道：某化工廠采用“EP涂層+陰極保護”方案，在50℃鹽酸環(huán)境中使用壽命提升至15年（傳統方案僅8年），年維護成本降低40%。
2. 礦山輸水：抗靜電型PE涂層（表面電阻≤1×10⁶Ω）成功應用于井下，解決靜電引燃瓦斯隱患，同時通過添加石墨烯提升耐磨性300%。
3. 高溫蒸汽：新型聚醚醚酮（PEEK）涂層耐溫達260℃，已在電廠蒸汽管道試用，但成本為EP涂層的5倍，適合高附加值場景。

四、行業(yè)痛點與未來趨勢

1. 環(huán)保升級：水性環(huán)氧涂料替代溶劑型成為趨勢（VOC排放降低90%），但需攻克低溫固化技術瓶頸。
2. 智能化檢測：基于AI的涂層缺陷識別系統（精度達0.1mm²）開始應用于質檢環(huán)節(jié)，漏檢率從5%降至0.3%。
3. 材料復合化：EP/PE/陶瓷多層結構涂層研發(fā)取得突破，耐蝕性與抗沖擊性均提升50%以上，預計2026年量產。

結語

涂塑鋼管防腐材料的選用需跳出單一性能指標，構建“材料-工藝-場景”三位一體的評估體系。未來，隨著環(huán)保法規(guī)趨嚴與新材料技術突破，涂層設計將更注重全生命周期成本與可持續(xù)性。建議企業(yè)建立動態(tài)選型數據庫，結合實時工況數據優(yōu)化防腐策略，方能搶占技術制高點。
